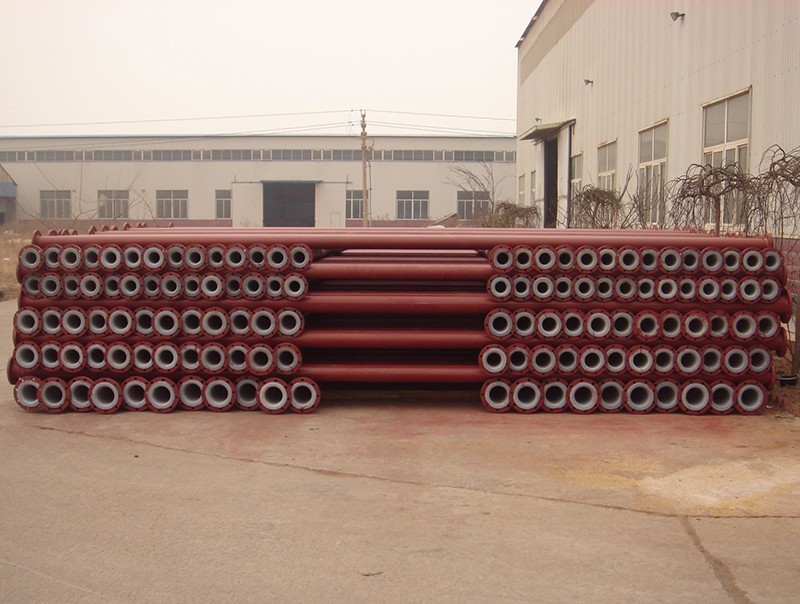

導(dǎo)靜電襯塑管道兼具金屬管道的機(jī)械強(qiáng)度與塑料管道的耐腐蝕性，同時(shí)通過特殊工藝實(shí)現(xiàn)靜電導(dǎo)除功能，廣泛應(yīng)用于化工、制藥、電子等對靜電敏感的領(lǐng)域。其工藝流程涵蓋原材料處理、襯塑加工、靜電導(dǎo)通處理及質(zhì)量檢測等關(guān)鍵環(huán)節(jié)，以下為詳細(xì)流程解析。

　　一、原材料準(zhǔn)備與預(yù)處理

　　導(dǎo)靜電襯塑管道的制造始于原材料的嚴(yán)格篩選與預(yù)處理。?鋼管?作為基體材料，需符合國家標(biāo)準(zhǔn)，表面無裂紋、砂眼等缺陷，內(nèi)壁需進(jìn)行噴砂除銹處理，去除氧化皮、油污等雜質(zhì)，確保表面粗糙度達(dá)到Ra6.3μm以上，以增強(qiáng)襯塑層與鋼管的粘結(jié)力。?導(dǎo)靜電塑料層?材料通常選用摻入導(dǎo)電填料（如碳黑、石墨）的聚乙烯（PE）或聚丙烯（PP），需控制導(dǎo)電填料均勻分散，保證塑料層電阻率穩(wěn)定在10?～10?Ω·m范圍內(nèi)，滿足靜電導(dǎo)除要求。

　　二、鋼管成型與焊接
　　根據(jù)設(shè)計(jì)要求，鋼管需進(jìn)行切割、組對與焊接。切割采用機(jī)械切割或等離子切割，確保切口平整、無毛刺；組對時(shí)嚴(yán)格控制錯(cuò)邊量（≤1mm）與間隙（1～3mm），避免焊接缺陷。焊接工藝選用氬弧焊打底、手工電弧焊蓋面，或全自動焊接設(shè)備，確保焊縫熔深、余高符合標(biāo)準(zhǔn)（熔深≥鋼管壁厚的80%，余高0～3mm）。焊接完成后，需進(jìn)行100%外觀檢查與無損檢測（如X射線、超聲波），確保焊縫無裂紋、氣孔等缺陷。

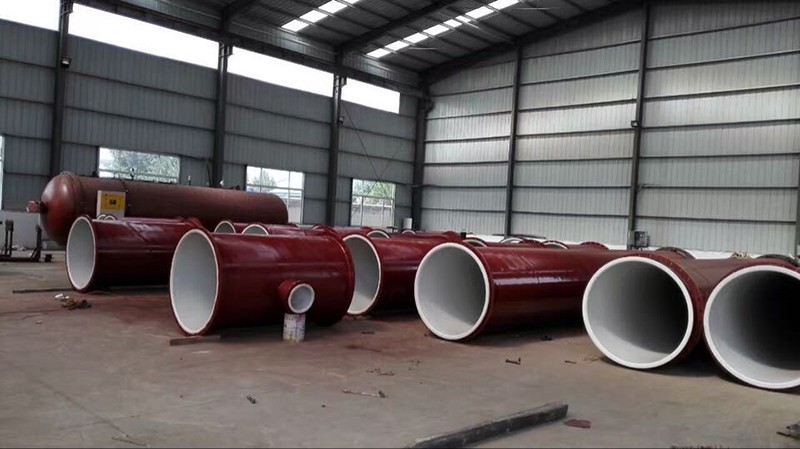

　　三、導(dǎo)靜電襯塑加工
　　襯塑工藝是導(dǎo)靜電襯塑管道的核心環(huán)節(jié)，直接影響管道的耐腐蝕性與靜電導(dǎo)除性能。?滾塑成型?為常用工藝：將預(yù)處理后的鋼管加熱至280～320℃，使鋼管內(nèi)壁達(dá)到塑料熔融溫度；隨后將導(dǎo)靜電塑料粉末均勻噴涂于鋼管內(nèi)壁，通過鋼管旋轉(zhuǎn)（轉(zhuǎn)速40～60r/min）使塑料粉末在離心力作用下均勻附著；繼續(xù)加熱至塑料完全熔融（約350℃），保溫10～15分鐘，使塑料層與鋼管內(nèi)壁充分融合；最后冷卻至室溫，形成厚度均勻（2～5mm）、與鋼管粘結(jié)牢固的導(dǎo)靜電塑料層。
　　四、靜電導(dǎo)通處理

　　為確保導(dǎo)靜電襯塑管道的靜電導(dǎo)除功能，需對管道進(jìn)行靜電導(dǎo)通處理。?導(dǎo)電連接?：在管道兩端法蘭或接頭處，通過焊接導(dǎo)電條或安裝導(dǎo)電螺栓，將塑料層與鋼管電氣連接，形成靜電導(dǎo)通路徑；?電阻檢測?：使用高阻計(jì)測量管道兩端電阻，確保電阻值≤10?Ω，滿足防靜電要求；?表面處理?：對導(dǎo)電連接部位進(jìn)行防腐處理（如涂覆導(dǎo)電防腐漆），防止因腐蝕導(dǎo)致導(dǎo)電性能下降。

　　五、質(zhì)量檢測與成品包裝
　　襯塑完成后，需進(jìn)行多項(xiàng)質(zhì)量檢測：?外觀檢查?：檢查塑料層表面是否光滑、無氣泡、裂紋等缺陷；?厚度檢測?：使用測厚儀測量塑料層厚度，確保符合設(shè)計(jì)要求；?電火花檢測?：以15kV電壓對塑料層進(jìn)行電火花檢測，無擊穿現(xiàn)象為合格；?壓力試驗(yàn)?：進(jìn)行1.5倍設(shè)計(jì)壓力的水壓試驗(yàn)，保壓30分鐘無滲漏。檢測合格后，對導(dǎo)靜電襯塑管道進(jìn)行噴漆防腐處理（如環(huán)氧煤瀝青漆），兩端安裝防護(hù)蓋，防止運(yùn)輸過程中損壞。
　　導(dǎo)靜電襯塑管道的工藝流程涵蓋鋼管預(yù)處理、襯塑加工、導(dǎo)靜電層制作及成品檢測等關(guān)鍵環(huán)節(jié)。從鋼管的除銹、加熱到內(nèi)襯塑料的滾塑成型，再到導(dǎo)靜電材料的均勻涂覆與固化，每一步都嚴(yán)格遵循工藝標(biāo)準(zhǔn)。通過電火花檢測、導(dǎo)靜電性能測試等質(zhì)量把控手段，確保管道兼具耐腐蝕性與導(dǎo)靜電功能。這一工藝流程的完善，為化工、電子等對靜電敏感領(lǐng)域的管道安全運(yùn)行提供了可靠保障，推動了導(dǎo)靜電襯塑管道技術(shù)的規(guī)范化發(fā)展。
